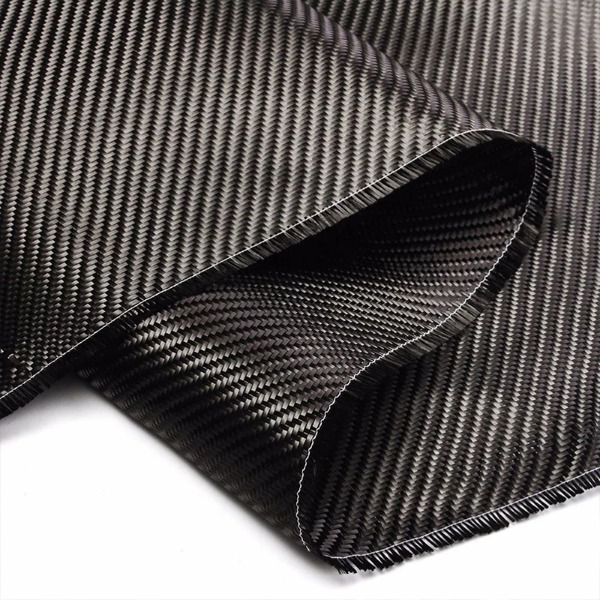

Pri hľadaní materiálov, ktoré znižujú hmotnosť bez obetovania mechanického výkonu, inžinieri postupne prešli od kovov k pokročilým kompozitom. Medzi týmito tkanina z uhlíkových vlákien vyniká ako primárna výstuž pre ľahké konštrukčné komponenty. Táto tkanina pozostávajúca z nekonečných uhlíkových vlákien ponúka kombináciu nízkej hustoty, vysokej pevnosti v ťahu a výnimočnej tuhosti. Keď je vložený do polymérnej matrice, stáva sa chrbticou komponentov používaných v leteckom a kozmickom priemysle, automobilovom priemysle, športovom vybavení a stavebníctve.
Pochopenie toho, prečo je tkanina z uhlíkových vlákien taká účinná, si vyžaduje pozrieť sa na jej základné vlastnosti, v porovnaní s konvenčnými materiálmi a ako možno jej architektúru prispôsobiť špecifickým podmienkam zaťaženia.
Štrukturálna logika látky z uhlíkových vlákien
Konštrukčné komponenty musia odolávať ohybu, krúteniu, ťahu a stlačeniu s minimálnou deformáciou. Zníženie hmotnosti zvyšuje efektivitu: menšia zotrvačnosť, nižšia spotreba paliva a jednoduchšia manipulácia. Tkanina z uhlíkových vlákien to dosahuje tromi kľúčovými vlastnosťami:
- Vysoká špecifická tuhosť – Tuhosť na jednotku hustoty je niekoľkonásobne vyššia ako u ocele alebo hliníka.
- Prispôsobiteľná anizotropia – Pevnosť a tuhosť možno orientovať pozdĺž dráh zaťaženia výberom vzorov väzby a sekvencií stohovania vrstiev.
- Tolerancia chýb – Tkanina rozdeľuje lokalizované trhliny cez viaceré vlákna, čím zabraňuje náhlemu zlyhaniu.
Na rozdiel od jednosmernej pásky, ktorá poskytuje tuhosť v jednom smere, tkanina z uhlíkových vlákien ponúka vyvážené vlastnosti v rovine tkaniny. Vďaka tomu je obzvlášť vhodný pre tenkostenné konštrukčné škrupiny, sendvičové panely a komponenty so zložitým zakrivením, kde zaťaženie prichádza z viacerých smerov.
Porovnávacie vlastnosti materiálu
Na ocenenie výhody tkaniny z uhlíkových vlákien je užitočné priame porovnanie s tradičnými konštrukčnými materiálmi. V tabuľke nižšie sú zhrnuté normalizované mechanické indikátory. Všimnite si, že presné hodnoty sa líšia podľa typu vlákna, štruktúry väzby a živicového systému, ale relatívne polohy zostávajú konzistentné.
| Materiál | Hustota (g/cm³) | Pevnosť v ťahu (v porovnaní s oceľou) | Pomer tuhosti k hmotnosti (relatívny) | Odolnosť proti únave |
|---|---|---|---|---|
| Mäkká oceľ | 7.85 | 1,0 (základná hodnota) | 1.0 | Mierne |
| Hliník 6061 | 2.70 | 0.35 | 3.0 | Mierne |
| Textilný kompozit z uhlíkových vlákien | 1,55 – 1,60 | 1,8–2,5 | 8–10 | Výborne |
| Kompozit zo sklenených vlákien | 1,90 – 2,00 | 0,7 – 1,0 | 2,5–3,5 | Dobre |
Ako je znázornené, tkanina z uhlíkových vlákien poskytuje pomer tuhosti k hmotnosti približne 8 až 10-krát vyšší ako oceľ. Z praktického hľadiska môže konštrukčný nosník vyrobený z tkaniny z uhlíkových vlákien vážiť o 70 až 80 % menej ako oceľový nosník s rovnakou tuhosťou v ohybe. Navyše jeho odolnosť voči únave pri cyklickom zaťažení ďaleko prevyšuje odolnosť kovov, čo je rozhodujúce pre pohyblivé konštrukcie, ako sú ramená robotov, ovládacie plochy lietadiel alebo rámy bicyklov.
Architektonická všestrannosť: Väzby a formy
Jedným z najsilnejších argumentov pre použitie tkaniny z uhlíkových vlákien je široká škála dostupných vzorov väzby. Každý vzor ovplyvňuje splývavosť, tok živice a mechanickú izotropiu.
| Typ väzby | Drapabilita | Typický prípad použitia |
|---|---|---|
| Hladká väzba | Nízka až stredná | Ploché panely, tenké lamináty s dobrou stabilitou |
| Keprová väzba (2/2) | Stredná až vysoká | Zakrivené komponenty, panely karosérie automobilov |
| Saténový postroj (4HS, 8HS) | Veľmi vysoká | Zložité diely s dvojitým zakrivením, aerodynamické kapotáže |
| Jednosmerná tkanina | Nízka (iba jeden flexibilný smer) | Nosníky, nosníky s vysokou tuhosťou |
Pre ľahké konštrukčné komponenty sú často preferované keprové a saténové väzby, pretože sa ľahko prispôsobujú formám bez krčenia. To zaisťuje rovnomerný objemový podiel vlákna a minimalizuje tvorbu dutín. Okrem toho, vlastné zvlnenie (zvlnenie) tkanej látky mierne znižuje pevnosť v tlaku v porovnaní s jednosmernou páskou, ale výrazne zlepšuje toleranciu poškodenia nárazom a manipuláciu počas kladenia.
Optimalizácia záťažového prípadu s látkou z uhlíkových vlákien
Dizajnéri volia tkaninu z uhlíkových vlákien nielen kvôli úspore hmotnosti, ale aj kvôli smerovej účinnosti. Napríklad:
- Štruktúry s dominantným ohybom (napr. ramená drona, protetické končatiny): Umiestnite látkové vrstvy s vláknami orientovanými pod uhlom 0° a ±45°, aby ste vyvážili pozdĺžnu tuhosť a odolnosť proti šmyku.
- Hriadele zaťažené krútením (napr. hnacie hriadele, lopatky rotora): Použite ±45° šikmú tkaninu alebo kombinovanú obručovú a špirálovú vrstvu.
- Panely náchylné na nárazy (napr. podlahy pretekárskych áut, ochranné puzdrá): Vrstva saténovej tkaniny s tenkým prelínaním termoplastických tvrdených vrstiev.
Pretože tkanina z uhlíkových vlákien je k dispozícii v triedach so stredným modulom, vysokým modulom a štandardným modulom, tuhosť sa dá jemne doladiť bez zmeny geometrie. Tento modulárny prístup zabraňuje nadmernému inžinierstvu a znižuje plytvanie materiálom.
Výrobná kompatibilita
Ďalším dôvodom, prečo tkanina z uhlíkových vlákien dominuje ľahkým konštrukčným komponentom, je jej kompatibilita so zavedenými výrobnými procesmi. Medzi kľúčové metódy patria:
- Predimpregnované laminátové vytvrdzovanie v autokláve - Najvyššia kvalita pre letectvo a kozmonautiku. Tkanina sa dodáva vopred impregnovaná živicou, ktorá ponúka presné zarovnanie vlákien.
- Mokré položenie / položenie rúk - Vhodné pre veľké, jednorazové diely, ako sú lopatky veterných turbín alebo vlastné automobilové diely.
- Lisovanie na prenos živice (RTM) – Tkanina sa nasucho vloží do uzavretej formy a potom sa vstrekne živica. Vynikajúci pre stredne sériovú výrobu s dobrou povrchovou úpravou.
- Vákuová infúzia - Ideálne pre veľké kompozitné panely; handrička pôsobí ako prietokové médium a zabezpečuje rovnomerné rozloženie živice.
Každá metóda využíva schopnosť tkaniny udržiavať rovnomernú hrúbku, odolávať praniu vlákien (pohybu počas vstrekovania živice) a poskytovať predvídateľné mechanické vlastnosti. V porovnaní s náhodným matným skleneným vláknom alebo nasekaným uhlíkovým vláknom ponúka tkaná tkanina z uhlíkových vlákien vyššiu dizajnovú istotu.
Ekonomické aspekty a aspekty životného cyklu
Zatiaľ čo tkanina z uhlíkových vlákien má vyššie náklady na suroviny ako kovy alebo sklenené vlákna, jej hodnota životného cyklu pre ľahké konštrukčné komponenty je často lepšia. Znížená hmotnosť vedie k nižšej spotrebe energie pri pohyblivých aplikáciách. Pre statické konštrukcie, ako sú mosty alebo robotické portály, ľahšie komponenty umožňujú menšie nosné rámy a lacnejšie základy.
Okrem toho je oprava poškodených laminátov z uhlíkových vlákien uskutočniteľná lepením záplat alebo vstrekovaním živice, čím sa predlžuje životnosť. Recyklačné technológie (pyrolýza, solvolýza) dozreli a umožňujú získať čistú tkaninu z uhlíkových vlákien z komponentov na konci životnosti na použitie v nekritických aplikáciách. Tento kruhový potenciál posilňuje pozíciu materiálu v odvetviach zameraných na udržateľnosť.
Obmedzenia a konštrukčné opatrenia
Žiadny materiál nie je dokonalý. Inžinieri musia uznať špecifické obmedzenia látky z uhlíkových vlákien:
- Režim krehkého zlyhania – Na rozdiel od poddajnosti kovu môže byť zlom kompozitu náhly. Dizajn vyžaduje bezpečnostné faktory a redundanciu.
- Galvanická korózia – Priamy kontakt s hliníkom alebo oceľou vo vlhkom prostredí spôsobuje galvanickú koróziu. Elektrické izolačné vrstvy sú povinné.
- Tepelná vodivosť - Uhlíkové vlákna sú elektricky a tepelne vodivé, čo môže vyžadovať izoláciu v elektronických alebo kryogénnych aplikáciách.
- Tesnenie okrajov vrstvy – Okraje surovej látky sa môžu rozstrapkať; orezané lamináty potrebujú tesnenie, aby sa zabránilo vniknutiu vlhkosti.
Keď sa tieto faktory správne vyriešia, tkanina z uhlíkových vlákien zostáva bezkonkurenčnou voľbou pre ľahké konštrukčné komponenty.
Záver
Tkanina z uhlíkových vlákien poskytuje jedinečný návrh pre ľahké konštrukčné komponenty: výnimočnú tuhosť na hmotnosť, navrhovateľnú anizotropiu, viacnásobné štruktúry väzieb a kompatibilitu so štandardnými kompozitnými procesmi. Zatiaľ čo počiatočné náklady a krehké zlyhanie vyžadujú starostlivé inžinierstvo, výhody zníženia hmotnosti, únavovej životnosti a prispôsobenia sa konvenčným kovom alebo tkaninám zo sklenených vlákien nedosahujú.
FAQ
Q1: Môže byť tkanina z uhlíkových vlákien použitá na nosné konštrukčné diely bez kovovej výstuže?
áno. Mnohé nosné komponenty, ako sú podlahové nosníky lietadiel, monokoky pretekárskych áut a robotické ramená, sú vyrobené výlučne z kompozitných látok z uhlíkových vlákien. Správny dizajn a hrúbka vrstvy sú zvolené tak, aby zvládli očakávané zaťaženie bez kovových vložiek. Kovové tvarovky sa niekedy pridávajú na skrutkové spoje, aby sa znížila koncentrácia napätia v ložiskách.
Q2: Je tkanina z uhlíkových vlákien tuhšia ako hliník alebo oceľ?
V absolútnom vyjadrení je tkanina z uhlíkových vlákien so štandardným modulom (tuhosť ~70 GPa) menej tuhá ako oceľ (~200 GPa), ale tuhšia ako hliník (~69 GPa). Avšak kvôli nízkej hustote (1,6 vs. 2,7 g/cm³ pre hliník) je jeho špecifická tuhosť (tuhosť/hustota) zhruba trikrát vyššia ako u hliníka a osemkrát vyššia ako u ocele. Pre dizajny s kritickou hmotnosťou to robí tkaninu z uhlíkových vlákien efektívne „tuhšiu na kilogram“.
Q3: Vyžaduje tkanina z uhlíkových vlákien špeciálne nástroje na rezanie a vŕtanie?
áno. Štandardné oceľové nástroje sa rýchlo opotrebúvajú. Na suché tkaniny sa odporúčajú keramické alebo karbidové nožnice. Pre vytvrdené lamináty sú potrebné diamantom potiahnuté vrtáky a frézy, aby sa zabránilo delaminácii. Odporúča sa vákuové odsávanie, pretože uhlíkový prach je elektricky vodivý a môže poškodiť elektroniku.
Q4: Ako sa látka z uhlíkových vlákien správa pri vysokých teplotách?
Samotné vlákno si zachováva pevnosť nad 1000 °C v inertnej atmosfére, ale polymérna matrica (typicky epoxidová) obmedzuje prevádzkovú teplotu na 80–180 °C pre štandardné živice. Vysokoteplotné živice (bismaleimid, polyimid) rozširujú rozsah na 230–300 °C. Pre aplikácie nad 300 °C je možné použiť tkaninu z uhlíkových vlákien s keramickými matricami (kompozity CMC).
Q5: Môže byť tkanina z uhlíkových vlákien bezpečne spojená s kovovými konštrukčnými komponentmi?
Áno, ale s preventívnymi opatreniami. Vrstva izolačnej tkaniny zo sklenených vlákien je často umiestnená medzi tkaninou z uhlíkových vlákien a kovom, aby sa zabránilo galvanickej korózii. Lepenie pomocou štruktúrneho epoxidu je pevnejšie ako mechanické upevnenie pre spoje kompozitov na kov za predpokladu, že je kovový povrch správne pripravený (otryskanie, silánové spojovacie prostriedky).
